확장성이 뛰어난 엔터프라이즈급 스토리지 네트워킹 스위치
Brocade® Gen 5 16Gbps 파이버 채널 랙, 블레이드 스위치 또는 Gen 6 32Gbps 파이버 채널 랙 스위치를 통해 증가하는 서버 가상화 집적도를 위한 스토리지 성능을 최적화하십시오. -
-
아키텍처
Fibre Channel 포트
스위치 모드(기본값): 12 및 24포트 구성(PoD[주문형 포트 라이센스]를 통해 12포트씩 증가), 범용(E, F, M, D) 포트
Brocade 액세스 게이트웨이 기본 포트 매핑: 16 F_Port, 8 N_Port
확장성
최대 239개 스위치를 포함하는 전체 패브릭 아키텍처
최대 구성(검증 완료)
활성 노드 6,000개, Brocade FOS® 패브릭(56개의 스위치, 19개의 홉 포함), Brocade M-EOS 패브릭(31개의 스위치, 3개의 홉 포함), 필요에 따라 패브릭 규모 확장 가능
상호 운용성
Brocade 3XXX, 4XXX, 5XXX, 6XXX 스위치 및 DCX/DCX 8510 백본
AG 모드는 Brocade, MCDATA 및 Cisco 패브릭 지원
성능
포트 속도 2, 4, 8 및 16Gbps의 자동 감지
총 대역폭
종단 간 384Gbps, 전이중
패브릭 지연 시간
로컬 스위치 포트의 지연 시간은 700ns입니다. FEC(Forward Error Correction)는 E_Port 사이에 400ns 추가(기본적으로 활성화되어 있음).
최대 프레임 크기
2112바이트 페이로드
서비스 등급
2등급, 3등급, F등급(스위치 간 프레임)
포트 유형
D_Port(진단 포트), E_Port, EX_Port, F_Port, M_Port(미러 포트), 스위치 유형에 따라 자동 검색(U_Port), 포트 유형 제어(옵션)
Brocade 액세스 게이트웨이 모드: F_Port 및 NPIV 지원 N_Port
데이터 트래픽 유형
패브릭 스위치 지원 유니캐스트
미디어 유형
핫 플러그 방식의 업계 표준 SFP+(Small Form-Factor Pluggable), LC 커넥터, 단파(SWL), 장파(LWL), 확장 장파(ELWL), 광섬유 케이블과 포트 속도에 따라 적절한 거리 선택. SFP+(8, 16Gbps) 옵티컬 트랜시버 지원.
패브릭 서비스
Brocade APM(고급 성능 모니터링)(E_Port, F_Port 및 패브릭 모드를 위한 Top Talkers), Brocade 어댑티브 네트워킹(수신 속도 제한, 트래픽 격리, QoS), 병목 현상 감지, Brocade 고급 조닝(Zoning)(기본 조닝, 포트/WWN 조닝, 브로드캐스트 조닝) DFP(동적 패브릭 프로비저닝), DPS(Dynamic Path Selection); Brocade 확장 패브릭, 고급형 BB(버퍼 간) 크레딧 복구, Brocade 패브릭 모니터링, FDMI, 프레임 리디렉션, 프레임 기반 트렁킹, FSPF, IPoFC, Brocade ISL 트렁킹, Management Server, NPIV, NTP v3, 포트 펜싱(Fencing), RSCN(Registered State Change Notification), RCS(Reliable Commit Service), SAO(Server Application Optimization), SNS(Simple Name Server)
옵션
SFP 미디어, 주문형 포트(12포트 업그레이드)
엔터프라이즈 성능 팩: 어댑티브 네트워킹, 고급 성능 모니터링, 패브릭 모니터링, ISL 트렁킹 -
섀시
Brocade M6505:
크기(두께 x 가로 x 세로):
272.75 x 272.75 x 307.24mm
(10.74 x 10.74 x 12.09인치)
장치 무게(상세 정보는 데이터 시트 참조):
2.10kg(4.65파운드)
폼 팩터:
M1000e 섀시용 블레이드
Brocade 6505:
크기(두께 x 가로 x 세로):
43.18 x 437.64 x 443.23mm
(1.7 x 17.23 x 17.45인치)
장치 무게(상세 정보는 데이터 시트 참조):
9.16kg(20.19파운드)
폼 팩터:
랙 마운트 고정 폼 팩터
Brocade 6510:
크기(두께 x 가로 x 세로):
43 x 438 x 443mm
(1.7 x 17.23 x 17.45인치)
장치 무게(상세 정보는 데이터 시트 참조):
9.16kg(20.19파운드)
폼 팩터:
랙 마운트 고정 폼 팩터
Brocade 6520:
크기(두께 x 가로 x 세로):
86.74 x 429.25 x 609.75mm
(16.90 x 3.42 x 24.01인치)
장치 무게(상세 정보는 데이터 시트 참조):
16.92kg(37.3파운드)
폼 팩터:
랙 마운트 고정 폼 팩터
Brocade G620:
크기(두께 x 가로 x 세로):
43.9 x 440 x 355.6mm
(1.73 x 17.33 x 14인치)
장치 무게(상세 정보는 데이터 시트 참조):
773kg(17파운드)
폼 팩터:
랙 마운트 고정 폼 팩터 -
환경
작동 온도:
0~40ºC(32~104ºF)
Brocade M6505:
비작동 온도:
20ºC~70ºC(4ºF~158ºF)
작동 고도:
최고 3,048m(10,000피트)
보관 고도:
최고 10.668km(35,000피트)
작동 상대 습도:
10~90%(비응축)
비작동 상대 습도:
5~95%(비응축)
Brocade 6505:
비작동 온도:
25ºC~70ºC(13ºF~158ºF)
작동 고도:
최고 3,000m(9,843피트)
보관 고도:
최고 12km(39,370피트)
작동 상대 습도:
10~85%(비응축)
비작동 상대 습도:
10~90%(비응축)
Brocade 6510:
비작동 온도:
25ºC~70ºC(13ºF~158ºF)
작동 고도:
최고 3,000m(9,843피트)
보관 고도:
최고 12km(39,370피트)
작동 상대 습도:
10~85%(비응축)
비작동 상대 습도:
10~90%(비응축)
Brocade 6520:
비작동 온도:
25ºC~70ºC(13ºF~158ºF)
작동 고도:
최고 3,000m(9,843피트)
보관 고도:
최고 12km(39,370피트)
작동 상대 습도:
10~85%(비응축)
비작동 상대 습도:
10~90%(비응축)
Brocade G620:
비작동 온도:
25ºC~70ºC(13ºF~158ºF)
작동 고도:
최고 3,000m(9,843피트)
보관 고도:
최고 10.668km(35,000피트)
작동 상대 습도:
10~85%(비응축)
비작동 상대 습도:
10~90%(비응축) -
관리
SSH v2, HTTP/HTTPS, SNMP v1/v3, Telnet; SNMP; WEBTOOLS, BNA(Brocade Network Advisor), SMI-S, RADIUS, LDAP: 표준
액세스: 10/100Mbps 이더넷(RJ-45), Fibre Channel을 통한 대역 내 전송, 직렬 포트(RJ-45), 1개의 USB 포트: 표준
포트 미러링이 4개의 소스 포트 미러링 기능을 제공하여 네트워크 트래픽 모니터링 및 문제 해결 능력 개선: 표준 -
성능
Fibre Channel: 2, 4, 8, 16Gbps의 포트 속도 자동 감지, 선택에 따라 고정 포트 속도로 프로그래밍 가능(옵션): 표준
최대 프레임 크기: 2,112바이트 페이로드: 표준 -
포트 속성
Brocade M6505:
Fibre Channel 포트: 지원되지 않음
Brocade 6505:
Fibre Channel 포트: 24개
Brocade 6510:
Fibre Channel 포트: 24/36/48개
Brocade 6520:
Fibre Channel 포트: 48/72/96개
Brocade G620:
Fibre Channel 포트: 24/36/48/64개 -
전원
Brocade M6505:
AC 입력:
지원되지 않음
DC 입력:
12V 및 3.3V FOM 섀시
입력 회선 주파수:
지원되지 않음
전원 공급 장치(듀얼, 핫 스왑 방식의 예비 전원 공급 장치, 통합형 시스템 냉각 팬 포함):
지원되지 않음
전력 소비량:
30W~40W
Brocade 6505:
AC 입력:
85V~264V, 5A~2.5A
DC 입력:
지원되지 않음
입력 회선 주파수:
47Hz~63Hz
전원 공급 장치(듀얼, 핫 스왑 방식의 예비 전원 공급 장치, 통합형 시스템 냉각 팬 포함):
사용 가능한 옵션
전력 소비량:
60W~80W
Brocade 6510:
AC 입력:
85V~264V, 5A~2.5A
DC 입력:
지원되지 않음
입력 회선 주파수:
47Hz~63Hz
전원 공급 장치(듀얼, 핫 스왑 방식의 예비 전원 공급 장치, 통합형 시스템 냉각 팬 포함):
표준
전력 소비량:
72W~110W
Brocade 6520:
AC 입력:
85V~264V, 5A~2.5A
DC 입력:
지원되지 않음
입력 회선 주파수:
47Hz~63Hz
전원 공급 장치(듀얼, 핫 스왑 방식의 예비 전원 공급 장치, 통합형 시스템 냉각 팬 포함):
표준
전력 소비량:
450W, 96개의 포트 전부, 16Gbps SWL 광학 장치 포함
Brocade G620:
AC 입력:
90V에서 264V~3.5A
DC 입력:
지원되지 않음
입력 회선 주파수:
47Hz~63Hz
전원 공급 장치(듀얼, 핫 스왑 방식의 예비 전원 공급 장치, 통합형 시스템 냉각 팬 포함):
표준
전력 소비량:
48×32Gbps로 채워진 64개의 포트 모두 204W
SFP+ SWL 옵틱 및 4개(4×32Gbps)의 QSFP SWL 옵틱
옵틱 없는 빈 섀시의 경우 85W -
서비스 등급
2등급, 3등급, F등급(스위치 간 프레임): 표준
-
진단
POST 및 내장형 온라인/오프라인 진단 기능(FCPing, 경로 정보(FCTraceroute), FEC(Forward Error Correction) 등 포함), 진단 포트(D-Port): 표준
-
ISL 트렁킹
ISL 트렁크당 최대 8개의 16Gbps 포트, ISL 트렁크당 최대 128Gbps. 스위치에 구성할 수 있는 트렁크 그룹 수에 제한 없음: 표준
-
비즈니스 요구에 적합한 네트워크를 구축하십시오.
클라우드 최적화 SAN을 통합하는 데이터 센터를 설계하십시오. 유연한 고성능 스토리지 네트워크는 고도로 가상화된 클라우드 기반 환경을 지원하는 데 필요한 확장성과 안정성을 제공합니다.
자세히 알아보기
-
어떤 일이 있어도 가동을 멈추지 않는 네트워크를 활용하십시오.
현장에서 입증된 안정성을 갖춘 혁신적인 비즈니스 연속성 솔루션을 사용하여 무중단 운영을 지원하십시오.
-
네트워크를 간편하고 효율적으로 관리
Dell™은 관리를 단순화하고 인프라 복잡성을 줄여주는 핵심 도구와 기술을 제공합니다.
-

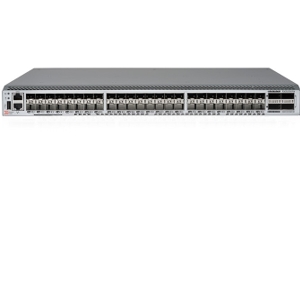

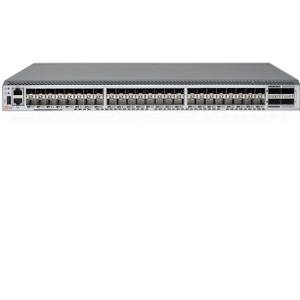

Brocade G620 Gen 6 파이버 채널 스위치
Dell의 Brocade G620으로 성장하는 동적 워크로드에 향상된 성능을 제공합니다. G620은 업계 최고의 처리량과 32Gbps 및 128Gbps 링크 전체에서의 짧은 지연 시간을 결합하여 제공합니다. 조직에서는 효율적인 1U 패키지에 모두 포함된 48 SFP+ 및 4 Q-Flex 포트를 사용하여 24~64개의 포트로 확장할 수 있습니다.
-

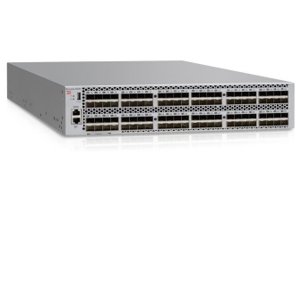

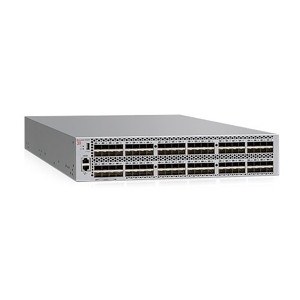

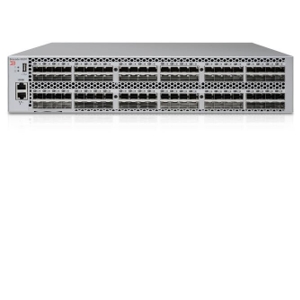

Brocade 6520 Gen 5 파이버 채널 스위치
Dell의 Brocade 6520 Gen 5 파이버 채널 16Gbps 스위치로 가상화 및 클라우드 인프라의 잠재된 성능을 발휘하십시오. Brocade ISL 트렁킹 및 DPS(Dynamic Path Selection)로 링크 및 대역폭 가상화를 최적화하고 48-96포트의 “단계적 증설” 주문형 포트(PoD) 유연성으로 필요에 따라 확장하십시오.
-
SAN 능률화
M6505 블레이드 스위치를 사용하여 데이터 센터 복잡성을 완화하고 SAN 운영 비용을 절감할 수 있습니다.
-
데이터 센터 연결성 강화
고도로 가상화된 클라우드 기반 환경을 위한 Dell의 Brocade M6505 16Gbps 종합 솔루션의 탁월한 성능과 유연성을 활용하십시오.
-
고객의 환경에 맞는 비즈니스 성장
M6505의 “기업 성장에 따라 유연한 확장” 유연성을 통해 비즈니스 민첩성을 높이고 날로 높아지는 스토리지 요구 사항에 적응하십시오.
-
글로벌 서비스 및 지원
Dell™ 서비스는 IT 및 비즈니스 솔루션의 활용도를 높여 IT 복잡성을 줄이고 비용을 절감하고 비효율성을 없애는 데 도움이 됩니다. Dell 서비스 팀은 고성능의 유연한 네트워크 인프라를 설계, 구현 및 관리하기 위한 세계적 수준의 전문 서비스, 기술 지원 및 교육인 Brocade 글로벌 서비스를 포함하는 차별화된 기능을 제공합니다.
Dell은 고객 요구 사항에 대한 총체적인 시각을 바탕으로 환경 및 비즈니스 목표에 적합한 솔루션을 설계하며 기존 제공 방법, 로컬 전문가 및 심층적인 도메인 지식을 사용하여 총소유비용(TCO)을 절감합니다.
-
-
48-96포트의 확장하는 만큼 지불하는(pay-as-you-grow) 유연성과 가상화 및 클라우드 기반 아키텍처 전체의 최대 16Gbps 속도를 통해 탁월한 성능을 경험하십시오.
-
-

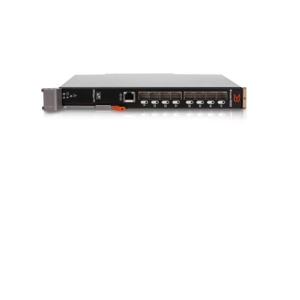

Dell PowerEdge M1000e 모듈식 블레이드 케이스를 위한 16Gbps 연결성을 제공하는 Brocade M6505 블레이드 스위치를 사용하여 IT 유연성을 향상시키고 데이터 센터 안정성을 높이십시오.
-
-

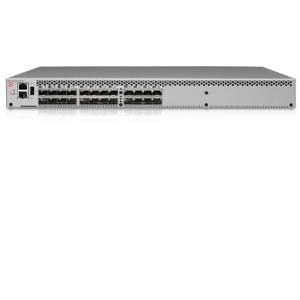

엔트리급 스위치에서 엔터프라이즈급 기능을 제공하는 Brocade 6505의 뛰어난 가치와 유연성을 통해 파이버 채널 SAN 배포를 단순화하고 네트워크 성능을 향상시키십시오.
-
-

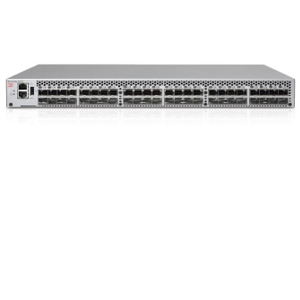

더욱 단순하고 유연한 Brocade 6510 스위치를 사용하여 뛰어난 네트워크 성능을 유지하고 엔터프라이즈 SAN에 최신 16Gbps 스위치 기술을 제공하십시오.
-
-
Brocade® G620 스위치는 업계 최고의 6세대 파이버 채널(32 Gbps) 기술과 성능을 제공하여 대규모 가상화, 더 큰 클라우드 인프라, 성장하는 플래시 기반 스토리지 환경의 수요를 충족하며 미래 지향형 엔터프라이즈로 만들어 줍니다.
-
